隣家との境にオリジナルな塀を作りましたので紹介します コンクリートブロック　6段（1.2ｍ）　その上に高さ85ｃｍの木の塀を 取り付けた　長さ20ｍの頑丈な塀です

　

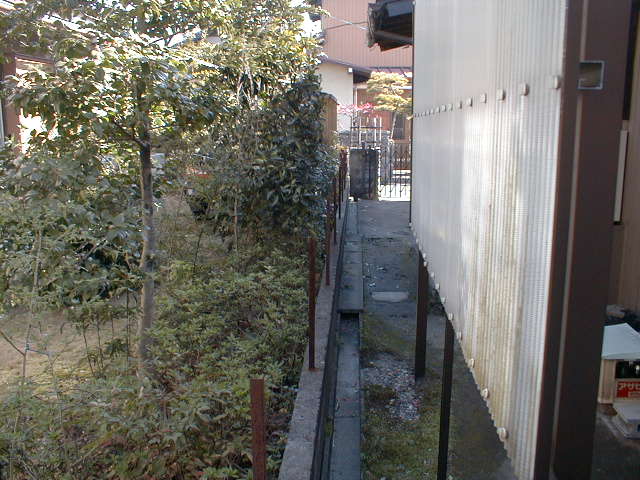

既設のブロック塀(高さ40ｃｍ）　(H14/3/9）　　　　　　　　　　　　　　　　完成した塀　　(H14/4/12）　　　　

設計上の留意点　 ブロック積み　�@既設のブロック塀2段の上に4段積み増しするので倒れないよう補強する 　　　　　　　　　　　既設ブロック上面に鉄筋バー（10ｍｍ）を差し込む穴を電動ドリルで 　　　　　　　　　　　5〜6ｃｍ深さにあけ　４００ｍｍピッチ（ブロック1ヶ毎）で鉄筋バーを立てる 　　　　　　　　　　　横筋（水平）は2段ごとに入れる　　通常の2〜3倍の補強 　　　　　　　　　�A通風のため下から4段目に10ヶ所　穴の空いたブロックを入れる 　木の塀　　　　�B風雨に曝されるので雨水が溜まらないようにする 　　　　　　　　　�C木材保護塗料を念入りに行う 　　　　　　　　　�D塀の姿が美しいこと

作業手順 　 　　　　　　　　　　　�@コンクリートブロック・木材の調査 　　　　　　　　　　　�A設計・費用の試算 　　　　　　　　　　　�B植木の伐採・資材の搬入 　　　　　　　　　　　�Cブロック積み 　　　　　　　　　　　�D木材加工・塗装 　　　　　　　　　　　�E組み立て

�@　コンクリートブロック・木材の調査 　　　　コンクリートブロック・砂・セメントはホームセンターでも購入できるが数が多いので 　　　　　　　近くの建材店に相談する　安価で、無料で配達してくれるので助かる　　 　　　　　　　サイズはいろいろあるが　既設のブロックに合わせて100ｘ190ｘ390とする 　　　　　　　基本形・コーナー用・横筋用・通風用を使い分ける 　　　　　　　砂は袋詰め（40ｋｇ）で扱いやすい　セメントと砂の比率は　1：2.5 　　　　木材はホームセンターでサイズ・価格を広範囲に調査し　設計上の参考にする 　　　　　　　一般に大きいサイズで長いものは割高・また小さいサイズで薄いものも割高 　　　　　　　倍長物が倍の価格とは限らない　中間サイズの1.8ｍ物がお値打ち 　　　　　　　但し　寸法取りで余りが沢山出る場合は勿論長尺物を選ぶ

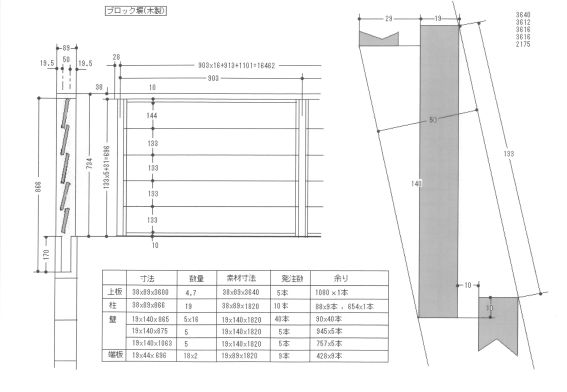

�A　設計・費用の試算 　　　　　設計はパソコンでmspaint.exeを利用する（CADのような高級品は持っていない） 　　　　　直線・文字を使い　寸法は20cmぐらいの定規をパソコンに当てて決めると楽 　　　　　原型を描けば　コピーでどんどん増やしたり上書き補正が出来る 　　　　　パソコンが無ければ、手書きで十分です 　　　　　　ブロック積みは　鉄筋バーの配置・数量を計算し 　　　　　　　　　　　　　　コーナー・横筋・通風ブロックの配置と数量を計算する 　　　　　　木の塀は1.8m物を有効に使うため　柱は９００ピッチ高さも900の2本取り 　　　　　　　　　　　　　　壁板は割安な19ｘ140ｘ1.8ｍを使用する

ブロック塀 数量 単価 金額 ブロック　100幅　　 基本 72 130 9,360 横筋 82 140 11,480 コーナー 4 140 560 格子ｶｻﾞﾘ 10 300 3,000 セメント ２５ｋｇ 6 600 3,600 砂 12 450 5,400 鉄筋 10丸ｘ5ｍ 16 180 2,880 合計 36,280 税込 38,094

板塀 数量 単価 金額 上板 38ｘ89ｘ3600 5 598 2,990 柱 38ｘ89ｘ1820 10 298 2,980 壁板 19x140x1820 50 498 24,900 端板 19x89x1820 13 278 3,614 小計 34,484 塗料 woodguard 4L 6,770 工具 電動ドリル 1 3,000 合計 44,254 税込 46,466

総合計 　　約　85,000円

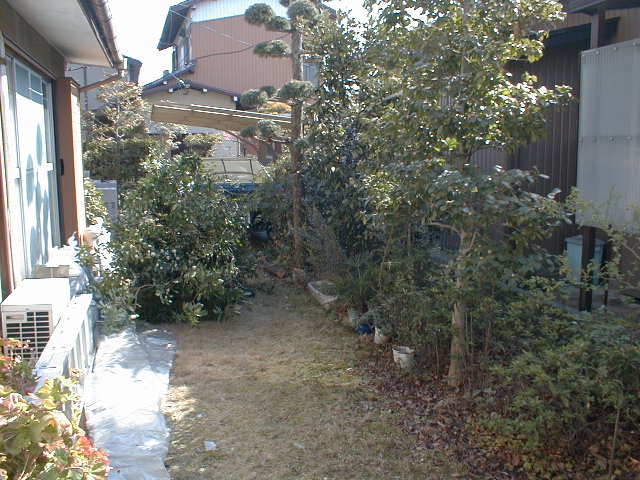

�B　植木の伐採・資材の搬入 　　　　長年暮らしていると植木の成長もすごい　伐採した植木の山は始末が大変 　　　　　細かく切って袋詰めし　燃えるゴミとして処理

　

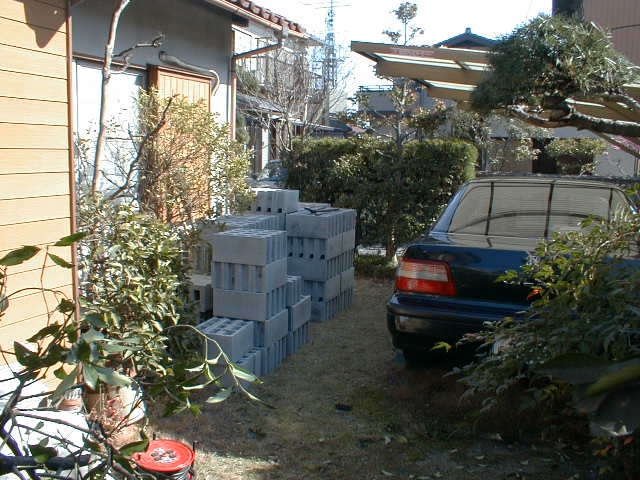

庭には伐採した植木の山（3/9）　　　　　　　　　　　　　　　　　　搬入されたコンクリートブロック（3/8）

�C　ブロック積み 　 　　　　　既設ブロックの上面に鉄筋バーを立てるための穴を電動ドリルであける 　　　　　（コンクリドリル　14.3丸） 　　　　　ブロックの接ぎ目毎４００ピッチ　出来るだけ深くあけたいが　硬くて3cmぐらいで 　　　　　ストップした所もある 　　　　　最初の1段は横筋ブロックとしこの上面に水平に渡す鉄筋バーと既設ブロックに 　　　　　立てた鉄筋バーとで格子を組む 　　　　　ブロック積みには　水糸と水準器が絶対必要　　水糸は長いほうが正確に作業できる 　　　　　モルタルはセメント1に対して砂2.5位（容積比）　バケツに園芸用スコップで砂を10杯 　　　　　入れてからセメントを4杯入れると丁度良い　水加減は柔らか目の方が作業しやすい

　

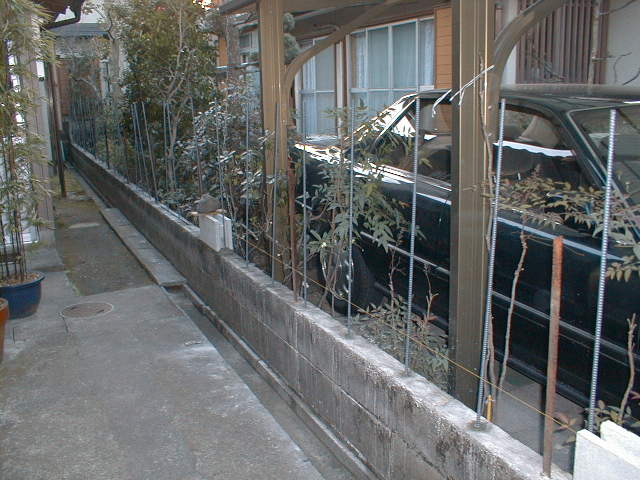

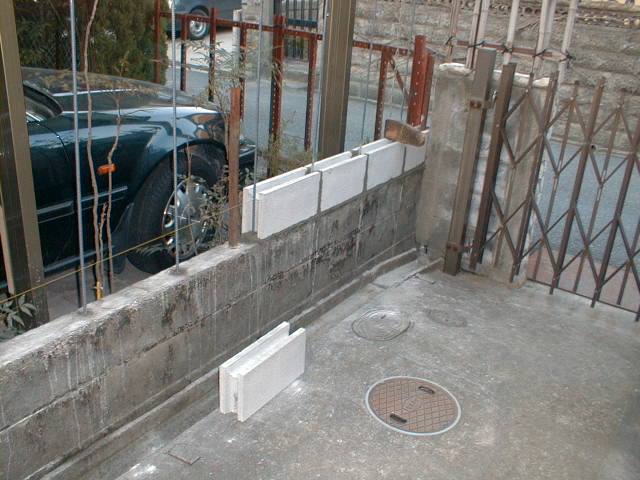

道路側より 一段目ブロック積み開始 　横筋ブロックで強度アップ　　　　　（3/9）

　　

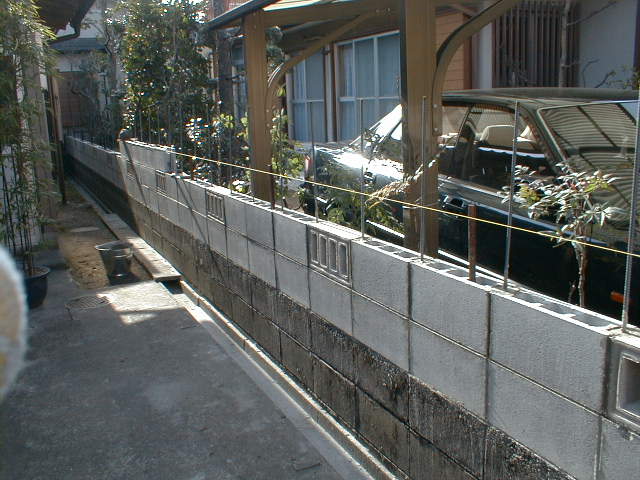

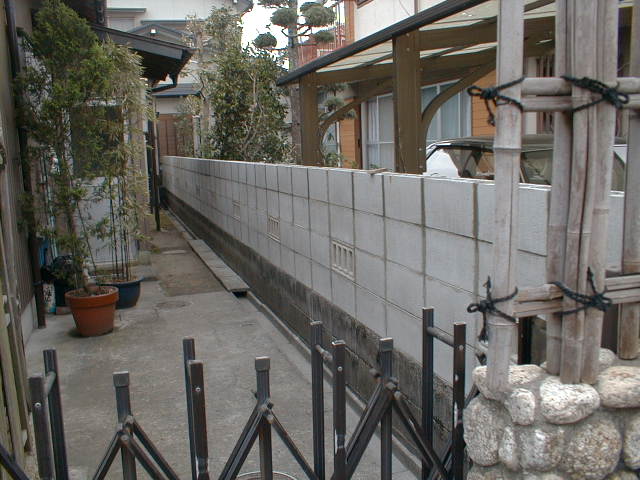

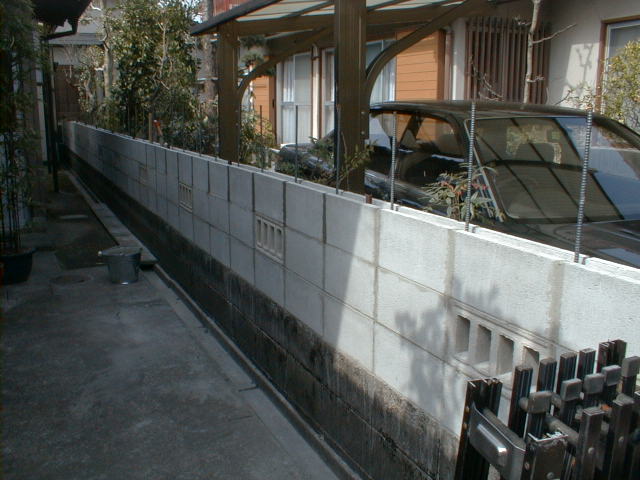

2段目に通風ブロックを入れる　　　　　　　　　3段目横筋ブロックで強化　　　　　　　　　　4段目は基本ブロック　木塀の
　　　　　　　（3/16）　　　　　　　　　　　　　　　　　　　　　　（3/19）　　　　　　　　　　　　　　　柱を埋め込むため　（3/22）　

ブロックの横方向の接ぎ目はモルタルで埋めるが　隙間が10ｍｍあるので
そのままでは漏れてしまう　この目地を前もって詰めておく作業が体にこたえた
本職なら　もっとうまくやるのだろうと思う　　　　　　　　　　　　　　　　　　　　　　

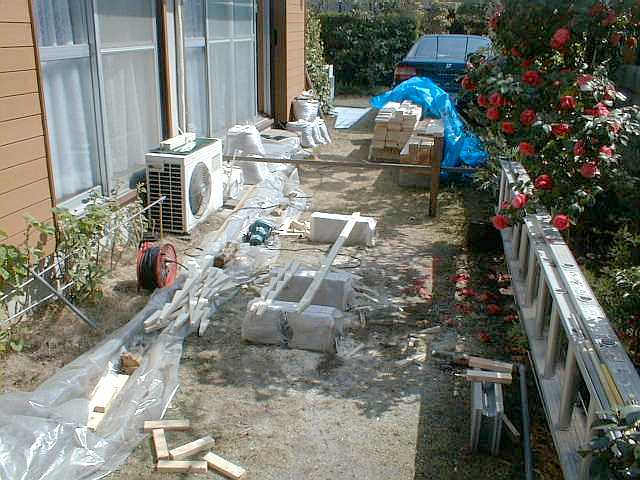

�D　木材加工・塗装 　　ホームセンターに在庫の無いものがあったので、取り寄せに日数がかかった 　　搬入はセンターのお客様用無料軽トラックを借用　積み込みはセンターの係員が 　　　やってくれたが、下ろすのは自分

　

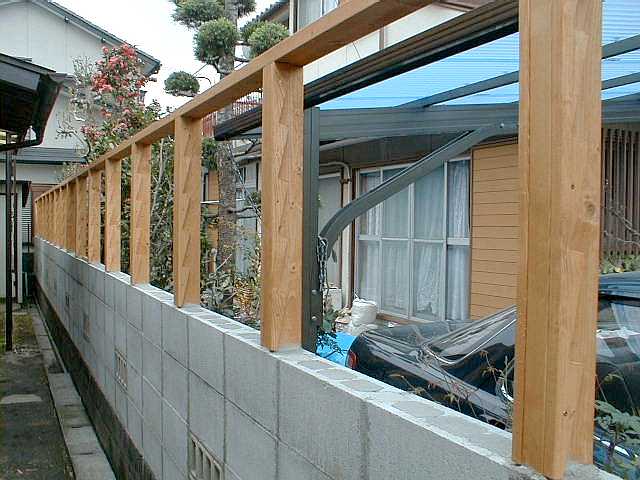

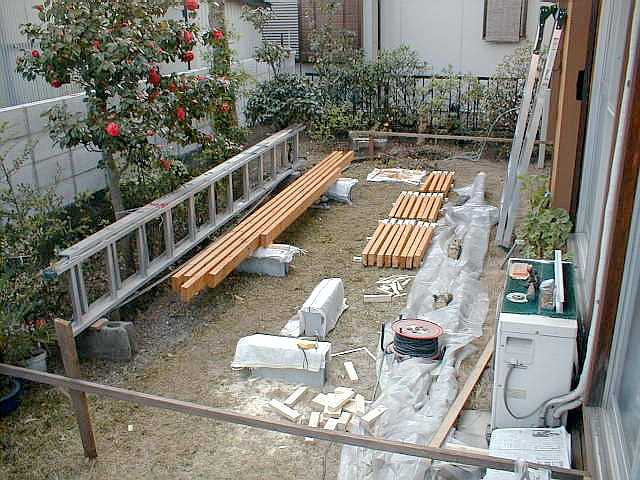

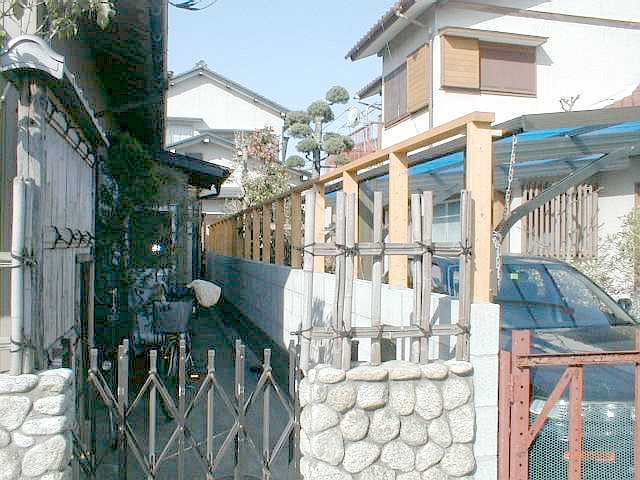

柱と上板の切断・塗装　　（4/2）　　　　　　　　　　　　　　　　　柱と上板の取付　　　　　（4/4）

　　　　　　　柱の垂直度と上板が一直線になるように調節・仮止めしてから
　　　　　　　柱の根元をモルタルで埋める
　　　　　　　出来栄えを左右する　もっとも重要な作業


　

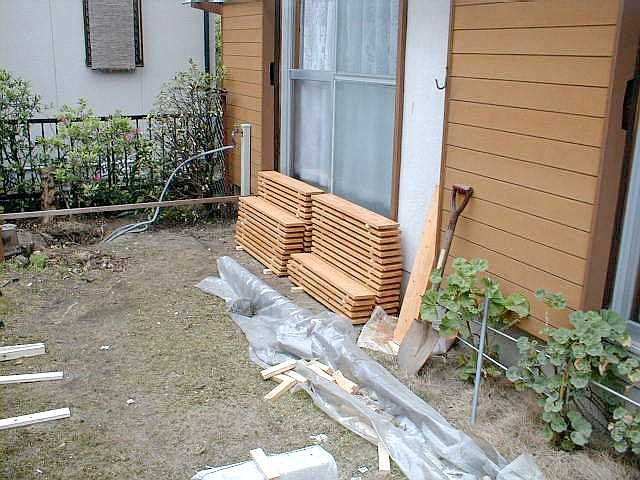

ノコ歯状の端板の加工　　　（4/8） 　　　　　　　　　　　　　　　　　　壁板の塗装　　　　（4/8）

�E　組み立て 　　　　　端板を柱にネジ止めする　 　　　　　壁板を端板にネジ止めするとすべて完成

　

鋸歯状の端板を柱に取付　　（4/9）　　　　　　　　　　　　　　　　　　　　　壁板取付　　　　（4/10）　　　　

　

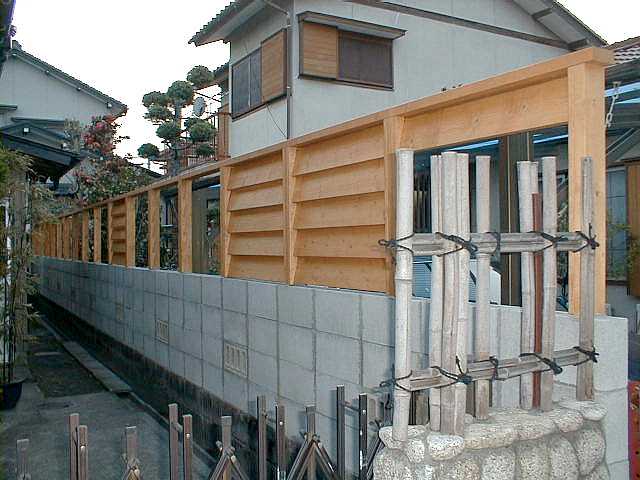

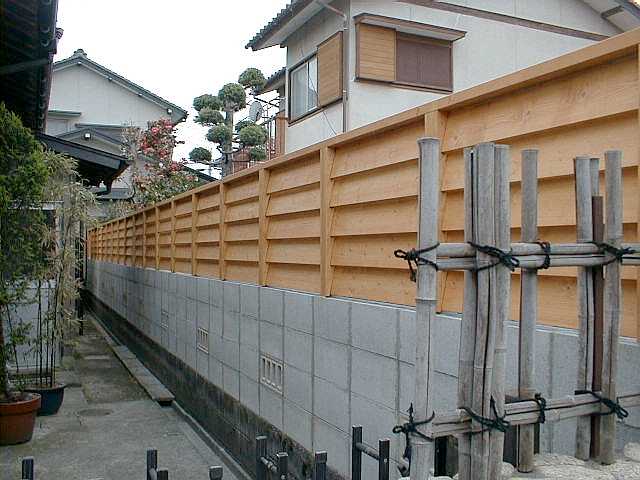

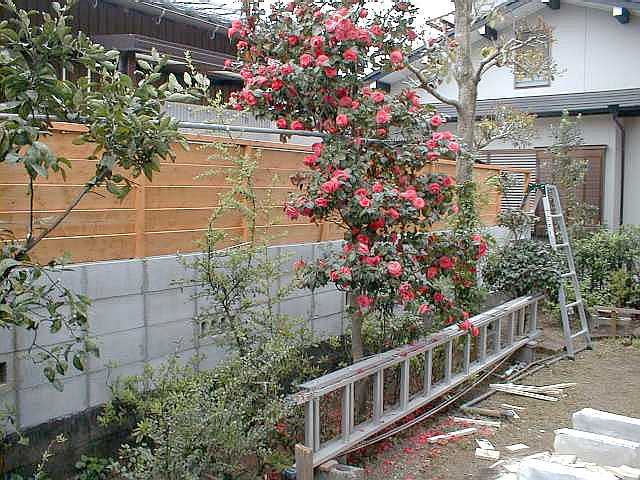

完成した塀　　外側　　　（4/12）　　　　　　　　　　　　　　　　　　　　完成した塀　　内側　　　（4/12）

完成まで一ヶ月程かかりましたが、急がず・焦らず・楽しみ ながらの日曜大工は、健康上は勿論、精神衛生上も最高です 自力で物を作る喜びは格別なものがあります 　　　皆さんも、チャレンジしませんか
